ji Sondir untuk Pondasi Pancang: Fungsi, Proses, dan Manfaat

Sebelum membangun gedung, gudang, jembatan, rumah bertingkat, maupun struktur lainnya yang menggunakan pondasi pancang, kondisi tanah perlu diketahui terlebih dahulu. Salah satu metode yang sering digunakan untuk mendapatkan informasi awal mengenai karakteristik tanah adalah uji sondir atau Cone Penetration Test (CPT).

Melalui pengujian ini, kondisi tanah dapat diketahui berdasarkan perubahan tahanan penetrasi pada setiap kedalaman. Data tersebut selanjutnya dapat digunakan oleh tenaga ahli sebagai salah satu bahan dalam melakukan analisis dan perencanaan pondasi.

Apa Kegunaan Sondir untuk Pondasi Pancang?

Pondasi pancang dirancang untuk meneruskan beban struktur ke dalam lapisan tanah yang mampu menerimanya. Karena kondisi tanah dapat berbeda-beda pada setiap lokasi dan kedalaman, investigasi tanah menjadi bagian penting sebelum menentukan sistem pondasi.

Beberapa manfaat uji sondir antara lain:

1. Memetakan Kondisi Tanah

Data CPT memberikan gambaran mengenai perubahan karakteristik tanah dari permukaan menuju kedalaman tertentu. Perubahan nilai tahanan dapat membantu mengidentifikasi perbedaan lapisan tanah.

2. Membantu Menentukan Panjang Tiang

Hasil sondir dapat menjadi data pendukung untuk menentukan kedalaman pondasi pancang yang sesuai. Penentuan panjang tiang tetap membutuhkan perhitungan teknis dengan mempertimbangkan beban struktur dan parameter desain lainnya.

3. Analisis Kapasitas Tiang

Data tahanan konus dapat digunakan dalam pendekatan perhitungan kapasitas pondasi tiang. Analisis dapat mempertimbangkan kontribusi tahanan ujung (end bearing) dan gesekan sepanjang tiang (shaft friction).

4. Mengetahui Lapisan Tanah Keras

Grafik hasil sondir dapat menunjukkan peningkatan tahanan penetrasi pada kedalaman tertentu. Informasi ini dapat digunakan untuk mengevaluasi keberadaan lapisan tanah yang lebih keras sebagai bagian dari analisis pondasi.

5. Membantu Evaluasi Risiko Konstruksi

Investigasi tanah sejak tahap perencanaan dapat memberikan informasi awal mengenai kondisi bawah permukaan. Dengan demikian, perencana dapat mempertimbangkan kondisi lapangan sebelum pekerjaan pondasi dilaksanakan.

Bagaimana Uji Sondir Dilakukan?

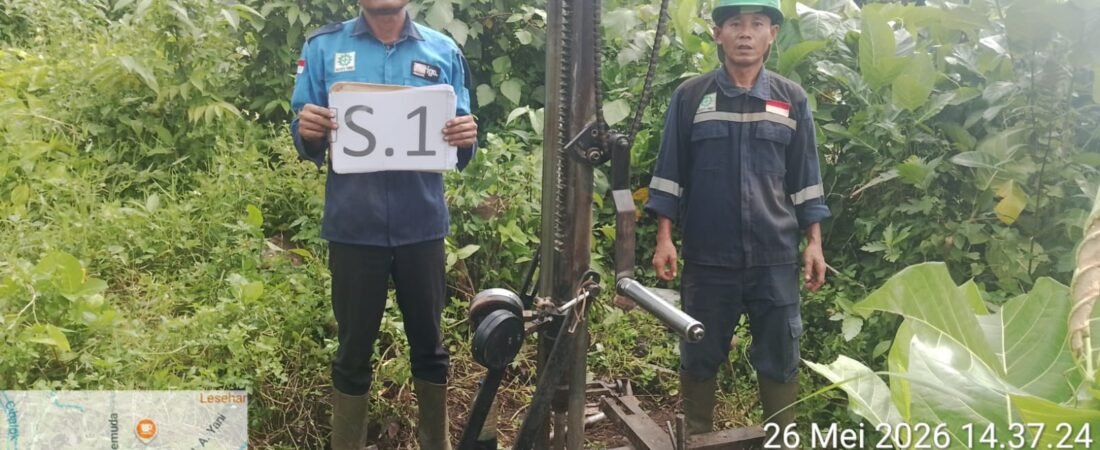

Pelaksanaan sondir menggunakan alat penetrasi yang mendorong konus ke dalam tanah secara vertikal dengan gaya tekan. Selama konus bergerak turun, parameter tahanan tanah dicatat berdasarkan kedalaman.

Tahapan pekerjaan secara umum meliputi:

Persiapan → Penentuan titik → Pemasangan alat → Penetrasi konus → Pencatatan data → Pengolahan hasil → Penyusunan laporan

Titik pengujian ditentukan berdasarkan kebutuhan investigasi proyek. Peralatan kemudian dipasang dan distabilkan sebelum proses penetrasi dimulai.

Selama pengujian, operator mencatat hasil pembacaan alat pada kedalaman tertentu. Pengujian diteruskan hingga mencapai kedalaman target atau kondisi penghentian yang ditentukan berdasarkan spesifikasi pekerjaan.

Parameter yang Diperoleh

Hasil pengujian sondir dapat memberikan sejumlah parameter yang menggambarkan kondisi tanah. Pada peralatan CPT yang sesuai, data dapat mencakup:

Tahanan ujung konus (qc)
Hambatan geser selimut
Total tahanan
Rasio gesekan
Kedalaman penetrasi
Grafik parameter tanah terhadap kedalaman

Data tersebut kemudian dituangkan dalam laporan sehingga dapat dipelajari oleh tenaga ahli untuk kebutuhan analisis geoteknik.

Mengapa Sondir Penting Sebelum Pemancangan?

Kesalahan dalam memahami kondisi tanah dapat memengaruhi perencanaan dan pelaksanaan pondasi. Oleh sebab itu, data tanah sebaiknya tersedia sebelum desain pondasi ditetapkan secara final.

Hasil sondir dapat membantu memberikan gambaran mengenai:

Lapisan tanah lunak dan keras.
Perubahan kondisi tanah terhadap kedalaman.
Kedalaman lapisan dengan tahanan penetrasi tertentu.
Parameter yang dapat digunakan dalam analisis pondasi.
Perbedaan kondisi tanah antar titik pengujian.

Namun, hasil sondir bukan satu-satunya faktor dalam menentukan desain pondasi pancang. Analisis juga perlu memperhatikan beban bangunan, jenis dan ukuran tiang, material tiang, metode pemasangan, kondisi air tanah, karakteristik tanah, serta persyaratan desain yang berlaku.

Sondir dan Boring SPT, Apa Bedanya?

Untuk proyek tertentu, sondir dapat dilengkapi dengan Boring SPT.

Sondir lebih berfokus pada pengukuran tahanan penetrasi tanah secara kontinu berdasarkan kedalaman. Sementara itu, boring memungkinkan pemeriksaan lapisan tanah melalui lubang bor dan dapat disertai pengambilan sampel serta pengujian Standard Penetration Test (SPT).

Keduanya memiliki fungsi yang berbeda dan dapat saling melengkapi. Pemilihan metode investigasi sebaiknya disesuaikan dengan jenis bangunan, kondisi lokasi, kedalaman investigasi, dan kebutuhan desain.

Penentuan Jumlah Titik Sondir

Jumlah titik pengujian perlu ditentukan berdasarkan kebutuhan proyek dan kondisi lahan. Tidak semua proyek membutuhkan jumlah titik yang sama.

Beberapa hal yang dapat menjadi pertimbangan antara lain:

Luas dan bentuk area pembangunan.
Jumlah lantai bangunan.
Sistem struktur yang digunakan.
Posisi kolom dan beban struktur.
Jenis pondasi yang direncanakan.
Perkiraan variasi kondisi tanah.
Ketentuan teknis proyek.

Untuk bangunan dengan area luas atau kondisi tanah yang beragam, beberapa titik pengujian dapat diperlukan agar kondisi bawah permukaan dapat dievaluasi secara lebih representatif.

Laporan Hasil Uji Sondir

Setelah pekerjaan lapangan selesai, data hasil pengujian diolah menjadi laporan. Umumnya laporan berisi identitas lokasi, posisi titik pengujian, kedalaman sondir, tabel hasil pengukuran, grafik CPT, dan informasi pendukung lainnya.

Laporan tersebut kemudian dapat digunakan sebagai data investigasi geoteknik untuk membantu proses perencanaan pondasi.

Apabila diperlukan analisis yang lebih mendalam, hasil sondir dapat dikombinasikan dengan data boring SPT, hasil pengujian laboratorium tanah, serta informasi geoteknik lainnya.

Kesimpulan

Uji sondir untuk pondasi pancang merupakan metode investigasi lapangan yang berguna untuk memperoleh gambaran mengenai kondisi dan tahanan tanah berdasarkan kedalaman. Data CPT dapat menjadi salah satu dasar dalam mengevaluasi kapasitas pondasi, kedalaman tiang, serta karakteristik lapisan tanah.

Dengan investigasi yang dilakukan sejak awal, perencanaan pondasi dapat dibuat berdasarkan data kondisi tanah di lokasi, bukan hanya berdasarkan asumsi.

PT. SAKATO KARYA GEMILANG menyediakan layanan uji sondir/CPT, Boring SPT, soil investigation, pengujian mekanika tanah, dan survei pendukung konstruksi untuk berbagai kebutuhan proyek.
