Jasa Topografi untuk Kebutuhan Pemetaan Lahan dan Konstruksi

Sebelum membangun sebuah gedung, jalan, perumahan, kawasan industri, atau infrastruktur lainnya, kondisi lahan perlu diketahui secara akurat. Salah satu pekerjaan yang dapat memberikan informasi tersebut adalah survei topografi.

Survei topografi merupakan kegiatan pengukuran kondisi permukaan tanah dengan tujuan memperoleh data posisi, elevasi, bentuk lahan, serta berbagai objek yang terdapat di area pekerjaan. Data tersebut kemudian dapat digunakan sebagai dasar dalam proses perencanaan, desain, hingga pelaksanaan konstruksi.

Pengertian Survei Topografi

Secara sederhana, survei topografi adalah proses mengumpulkan data mengenai kondisi permukaan suatu wilayah. Pengukuran dilakukan pada sejumlah titik di lapangan untuk memperoleh koordinat dan ketinggian masing-masing titik.

Hasil pengukuran tersebut dapat diolah menjadi peta topografi yang menampilkan kondisi lahan secara lebih jelas. Salah satu informasi penting dalam peta tersebut adalah garis kontur yang menggambarkan perubahan elevasi permukaan tanah.

Dengan adanya data topografi, kondisi lahan dapat dipelajari sebelum pekerjaan konstruksi dilakukan.

Pentingnya Data Topografi dalam Proyek

Setiap lokasi memiliki karakteristik tanah dan permukaan yang berbeda. Ada lahan yang relatif datar, sementara lokasi lainnya memiliki kemiringan atau perbedaan elevasi yang cukup besar.

Perbedaan kondisi tersebut dapat memengaruhi desain dan metode pekerjaan. Oleh sebab itu, data hasil pengukuran topografi dapat membantu memberikan gambaran mengenai kondisi aktual lokasi proyek.

Data topografi antara lain dapat dimanfaatkan untuk:

• Menentukan elevasi rencana bangunan.
• Mengetahui kemiringan permukaan tanah.
• Membuat peta kontur.
• Menentukan batas dan detail area pekerjaan.
• Mendukung perencanaan jalan.
• Membantu desain sistem drainase.
• Menghitung kebutuhan pekerjaan galian dan timbunan.
• Menjadi data pendukung untuk desain konstruksi.

Metode Pengukuran Topografi

Metode pengukuran dapat berbeda antara satu proyek dengan proyek lainnya. Penentuan metode biasanya mempertimbangkan luas area, kondisi medan, kebutuhan ketelitian, akses lokasi, serta jenis data yang dibutuhkan.

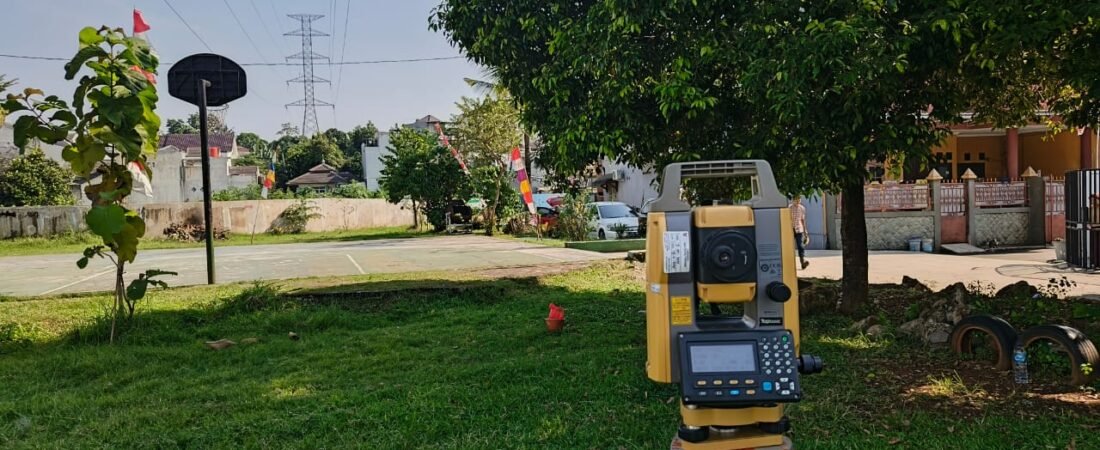

Pada area tertentu, pengukuran dapat dilakukan menggunakan Total Station untuk mendapatkan koordinat dan elevasi titik-titik detail.

Untuk kebutuhan koordinat dengan referensi tertentu, GPS Geodetik dapat digunakan sebagai bagian dari pekerjaan survei.

Sementara itu, drone atau UAV dapat dimanfaatkan untuk pemetaan area yang luas. Hasil foto udara kemudian dapat diproses menjadi data pemetaan digital sesuai kebutuhan proyek.

Hasil yang Diperoleh dari Pekerjaan Topografi

Output pekerjaan topografi dapat disesuaikan dengan kebutuhan pengguna jasa. Beberapa hasil yang umum diberikan antara lain:

Peta Topografi

Peta topografi menunjukkan kondisi permukaan area survei beserta detail yang berhasil diukur di lapangan.

Data Kontur

Kontur memberikan gambaran mengenai perubahan elevasi pada suatu area. Informasi ini berguna untuk memahami bentuk permukaan lahan.

Data Koordinat

Data koordinat dapat digunakan sebagai referensi posisi objek maupun titik tertentu yang dibutuhkan dalam pekerjaan.

Data Elevasi

Informasi elevasi membantu menentukan perbedaan ketinggian antara satu titik dengan titik lainnya.

Gambar Situasi

Gambar situasi dapat menampilkan objek yang ditemukan di area survei, seperti bangunan, jalan, saluran, pagar, dan detail lainnya sesuai kebutuhan pekerjaan.

Topografi untuk Pekerjaan Cut and Fill

Salah satu penggunaan data topografi yang cukup penting adalah dalam pekerjaan cut and fill.

Data kondisi existing dapat dibandingkan dengan elevasi atau permukaan tanah yang direncanakan. Dari data tersebut, kebutuhan galian dan timbunan dapat dihitung berdasarkan desain yang digunakan.

Informasi ini dapat membantu pelaksana proyek memperkirakan pekerjaan tanah yang diperlukan sebelum kegiatan konstruksi berlangsung.

Topografi untuk Perencanaan Bangunan

Dalam pembangunan gedung, data topografi dapat digunakan untuk mengetahui kondisi lahan dan menentukan elevasi yang sesuai dengan perencanaan.

Pengukuran juga dapat memberikan informasi mengenai posisi objek yang sudah ada di sekitar lokasi. Hal ini membantu proses penyusunan gambar kerja dan koordinasi antara kondisi lapangan dengan desain.

Untuk proyek yang membutuhkan pekerjaan pondasi, data topografi juga dapat menjadi salah satu data pendukung bersama hasil investigasi tanah seperti sondir CPT dan boring SPT.

Topografi untuk Jalan dan Infrastruktur

Pekerjaan jalan membutuhkan informasi elevasi dan kondisi permukaan sepanjang jalur yang akan dibangun. Data topografi dapat digunakan untuk membantu perencanaan alignment, elevasi, kemiringan, drainase, dan pekerjaan tanah.

Selain jalan, survei topografi juga dapat digunakan untuk berbagai pekerjaan infrastruktur seperti saluran, jembatan, kawasan industri, fasilitas umum, dan pengembangan kawasan.

Ketelitian dalam Pekerjaan Survei

Kualitas data topografi sangat berkaitan dengan metode pengukuran, kondisi alat, prosedur survei, sistem koordinat, serta proses pengolahan data.

Karena itu, pekerjaan survei sebaiknya dilakukan menggunakan peralatan yang sesuai dan melalui prosedur pengukuran yang terencana. Pemeriksaan data juga penting dilakukan untuk mengurangi kemungkinan kesalahan sebelum hasil survei digunakan dalam pekerjaan desain maupun konstruksi.

Kapan Survei Topografi Dilakukan?

Survei topografi umumnya dilakukan pada tahap awal sebelum desain dan pekerjaan konstruksi dilaksanakan. Namun, pengukuran juga dapat dilakukan pada tahap pelaksanaan untuk kebutuhan monitoring, pengecekan elevasi, atau pekerjaan stake out.

Beberapa proyek bahkan membutuhkan pengukuran secara berkala untuk mengetahui perubahan kondisi area selama proses pembangunan.

Kesimpulan

Jasa topografi memiliki peran penting dalam menyediakan informasi mengenai kondisi aktual suatu lahan. Data koordinat, elevasi, kontur, dan detail situasi dapat menjadi informasi pendukung dalam berbagai tahap pekerjaan konstruksi.

Dengan melakukan pengukuran sebelum proyek dimulai, kondisi lahan dapat dipahami dengan lebih baik dan dapat digunakan sebagai salah satu dasar dalam penyusunan perencanaan teknis.

Untuk kebutuhan pembangunan gedung, jalan, perumahan, kawasan industri, maupun proyek infrastruktur lainnya, pekerjaan topografi dapat disesuaikan berdasarkan luas area, karakteristik lokasi, tingkat ketelitian, dan kebutuhan data yang diperlukan.
